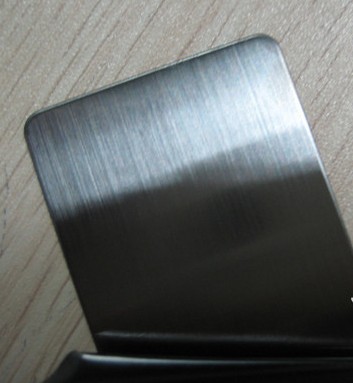

走进酒店、商场、写字楼，拉丝不锈钢管无处不在，高级灰的哑光质感让人一眼心动。但很多人不知道：拉丝处理过的 304、316 不锈钢，服役不到半年就可能出现锈斑、点蚀，甚至被客户投诉“货不对板”。为什么原本“不锈”的不锈钢，一拉丝就“掉链子”？

1. 钝化膜被物理撕裂
   不锈钢的耐腐蚀核心，是靠表面 2~3 nm 的 Cr₂O₃ 钝化膜。拉丝轮以 80~400# 砂带高速摩擦，等于把这层纳米级“金钟罩”直接刮掉，裸露出活泼的新鲜金属。

2. 马氏体相变
   304、316 属于奥氏体不锈钢，但在拉应力作用下，表层会发生“形变诱导马氏体相变”。马氏体电位比奥氏体低，成了腐蚀原电池的阳极，优先被腐蚀。研究表明：拉丝后表层马氏体含量可飙升至 30% 以上，腐蚀速率提高 5~10 倍。

3. 粗糙度↑，氯离子“温床”诞生
   表面 Ra 从 0.1 μm 拉到 0.4 μm 以上，微观沟壑大幅增加。Cl⁻ 容易在沟槽里富集，形成“闭塞电池”，pH 骤降，点蚀一触即发。实验数据：在 3.5% NaCl 溶液中，拉丝样的点蚀电位下降约 200 mV。

4. 残余应力“雪上加霜”
   拉丝过程在表层留下 200~400 MPa 的拉应力。应力越大，钝化膜自我修复越慢，Cl⁻ 越能乘虚而入。应力腐蚀开裂（SCC）风险随之上升。

行业误区大揭秘
误区1：316 拉丝就能“一劳永逸”
真相：Mo 虽能抑制点蚀，但无法修复被破坏的钝化膜，拉丝后依旧要打补丁。
误区2：“拉丝+打蜡”等于防腐
真相：蜡层只能隔绝 24 h 内的水渍，盐雾环境下 72 h 内即失效。
误区3：Ra 越低越耐腐蚀
真相：Ra<0 .05 μm 的镜面反而易留指纹、划伤，实际应用中 0.2~0.3 μm 电解哑光更均衡。五、实战解决方案

1. 拉丝后必须“再钝化”
   • 25% HNO₃ + 2.5% Na₂Cr₂O₇，50 ℃ × 30 min，可恢复 Cr₂O₃ 膜厚度至 2 nm 以上。
   • 无铬环保方案：柠檬酸+双氧水体系，钝化膜 Cr/Fe 原子比≥1.5，盐雾性能接近传统工艺。

2. 电解抛光——把“沟壑”变“平原”
   Ra 从 0.4 μm 降至 0.1 μm，同时去除 5~10 μm 形变马氏体层，点蚀电位回升 150 mV 以上。

3. 表面封闭——给金属穿“雨衣”
   • 纳米 SiO₂ 溶胶-凝胶涂层：厚度 1 μm，中性盐雾 1000 h 无锈。
   • 氟碳漆：户外 5 年保光保色，适用于幕墙、栏杆。

4. 设计避坑指南
   • 沿海高盐雾区域：室外尽量用 2205 双相钢或 316L+电解抛光。
   • 室内干湿交替环境：304 拉丝后必须做再钝化处理，Ra 控制在 0.25 μm 以内。
   • 避免与碳钢支架直接接触，防止电偶腐蚀。
