一、材料选用原则

1. 通用环境：304（06Cr19Ni10）——机械性能、耐蚀性、经济性均衡。

2. 滨海或高氯环境：316L（022Cr17Ni12Mo2）——含 Mo ≥2%，耐点蚀当量 PREN＞24。

3. 高反射装饰面：8K 镜面 304/316；需抗指纹则加镀纳米二氧化硅膜。

4. 承重或高强节点：2205 双相钢或 17-4PH 沉淀硬化型，抗拉强度≥800 MPa。

5. 表面色效：PVD 黑钛、香槟金、仿古铜，膜层厚度 0.3-1.2 μm，室外耐候 10 年以上。

二、常用构造形式

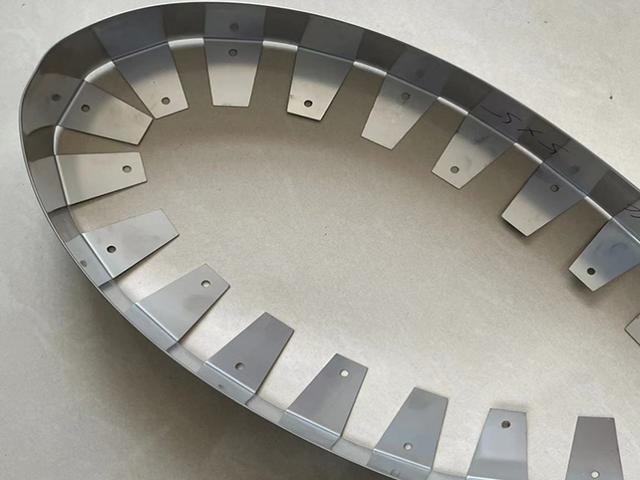

1. 铺装收边


2.水景

3.雕塑与装置

三、连接与安装要点

1. 焊接：奥氏体不锈钢采用 ER308L/ER316L 焊丝，保护气体纯度≥99.99%；角焊缝高 ≥ 板厚 0.7 倍。

2. 螺栓：外露部位使用 A2-70 或 A4-70 不锈钢螺栓，防松垫片必须同为不锈钢。

3. 背架：与碳钢结构接触面设 2 mm 三元乙丙隔离垫，防止电偶腐蚀。

4. 热胀冷缩：大面积覆面需按 1 mm/m 温差 100 ℃ 预留胀缩余量，固定件采用长圆孔+滑移垫片。

四、维护周期
• 日常：每季度清水冲洗；
• 年度：中性清洁剂+软布去污，检查焊缝、螺栓是否松动；
• 五年：整体膜厚/色差检测，必要时局部抛光或重新 PVD。
